ГОСТ 8948-75
Группа В61
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ ПРЯМЫЕ
Основные размеры
Ductile iron and steel fittings with parallel thread for pipelines. Straight tees. Basic dimensions
МКС 23.040.60
Дата введения 1977-01-01
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901 дата введения установлена 01.01.77
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
ВЗАМЕН ГОСТ 8948-59
ИЗДАНИЕ (сентябрь 2010 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83)

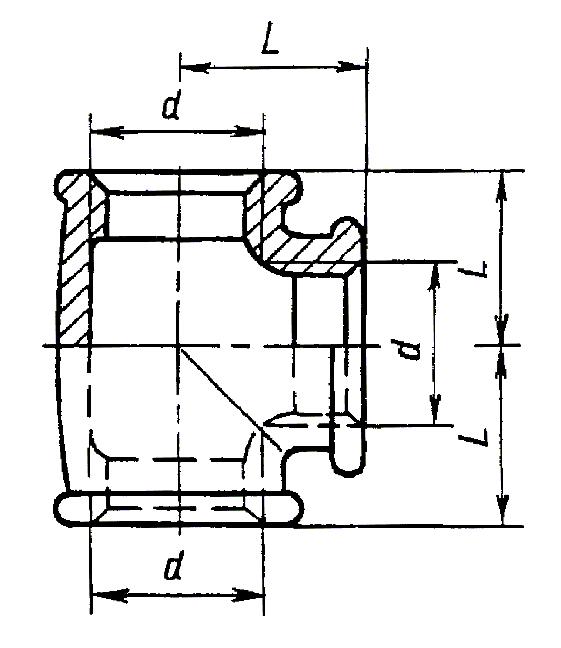

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.
Стандарт полностью соответствует CT СЭВ 3300-81.
Примечание: Чертеж не определяет конструкцию тройника.
Размеры в мм
Проход условный | Резьба |
| Масса без покрытия, кг, не более* | |
Вариант по ГОСТ 8944-75 | ||||
1 | 2 | |||
8 | G | 21 | 0,064 | 0,063 |
10 | G | 25 | 0,085 | 0,092 |
15 | G | 28 | 0,133 | 0,143 |
20 | G | 33 | 0,206 | 0,210 |
25 | G 1 - В | 38 | 0,318 | 0,330 |
32 | G 1 | 45 | 0,490 | 0,475 |
40 | G 1 | 50 | 0,673 | 0,594 |
50 | G 2 - В | 58 | 1,088 | 0,962 |
(65) | G 2 | 69 | 1,524 | 1,422 |
(80) | G 3 - В | 78 | 2,013 | 1,850 |
(100) | G 4 - B | 96 | 3,980 | 3,460 |
- В
- В
- В
- В _______________
* Для справок
Примечания:
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
2. Тройники с
, указанными в таблице в скобках, применять не рекомендуется.
Примеры условных обозначений
Прямого тройника без покрытия с 40 мм:
Тройник 40 ГОСТ 8948-75
То же, с цинковым покрытием:
Тройник Ц-40 ГОСТ 8948-75
(Измененная редакция, Изм. N 1, 2).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
