ГОСТы сталей. ГОСТ 3066-80

ГОСТ 3066-80

Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О КОНСТРУКЦИИ 6х7(1+6)+1х7(1+6)

Сортамент

Two lay rope type ЛК-О construction 6х7(1+6)+1х7(1+6). Dimensions

МКС 77.140.65

ОКП 12 5100, 12 5200

Дата введения 1982-01-01

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1833 дата введения установлена 01.01.82

Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1752

ВЗАМЕН ГОСТ 3066-66

Издание (май 2011 г.) с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92)

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с металлическим сердечником МС.

2. Канаты подразделяются по признакам

по назначению:

грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой - Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней - О;

по способу свивки:

нераскручивающиеся - Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной - Т;

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 15,0 мм, грузового назначения, марки В, из проволоки без покрытия, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм (160 кгс/мм):

Канат 15-Г-В-Н-Т-1570 ГОСТ 3066-80

То же, диаметром 11,0 мм, грузового назначения, марки I, оцинкованный, по группе ОЖ, левой крестовой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):

Канат 11-Г-I-ОЖ-Л-Р-1770 ГОСТ 3066-80

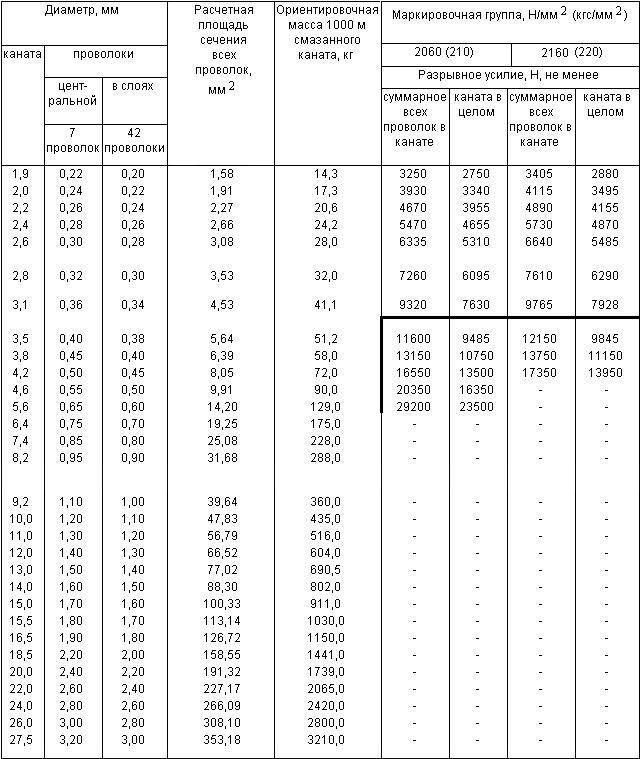

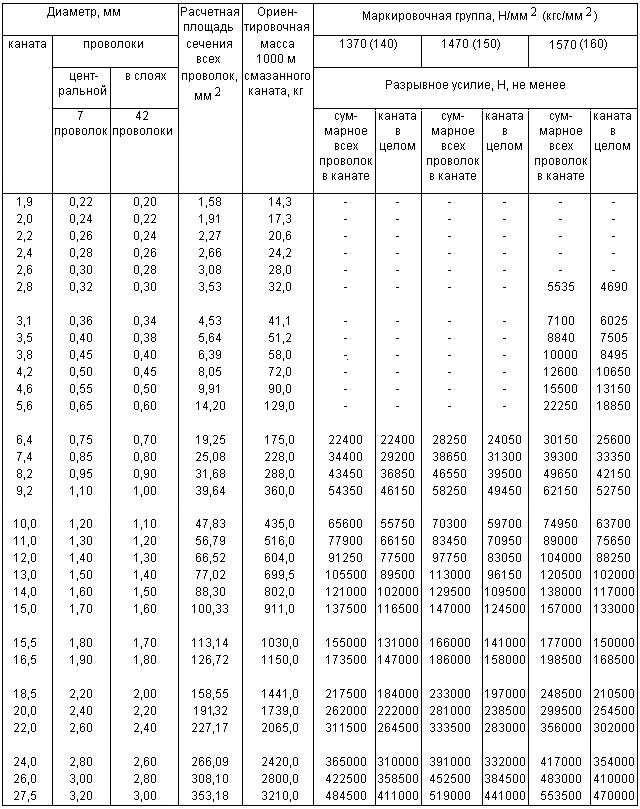

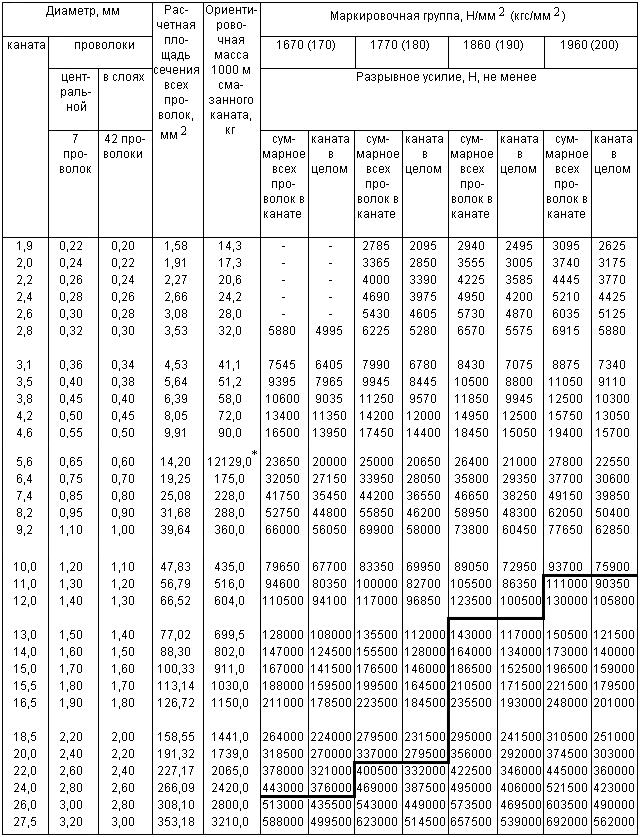

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Продолжение

_________________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.

Продолжение

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 26,0 и 27,0 мм маркировочной группы 1470 Н/мм (150 кгс/мм), 18,5-27,5 мм маркировочной группы 1570 Н/мм (160 кгс/мм), 18,5-24,0 мм маркировочной группы 1670 Н/мм (170 кгс/мм), 13,0-20,0 мм маркировочной группы 1770 Н/мм (180 кгс/мм), 7,4-10,0 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.


2, 3. (Измененная редакция, Изм. N 1, 2).

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Канаты стальные. Сортамент: Сб.ГОСТов. -
М.: Стандартинформ, 2011
