ГОСТ 8957-75
Группа В61
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. МУФТЫ ПЕРЕХОДНЫЕ
Основные размеры
Dictile iron fittings with parallel thread for pipelines. Transition sockets. Basic dimensions
МКС 23.040.60
Дата введения 1977-01-01
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901 дата введения установлена 01.01.77
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
ВЗАМЕН ГОСТ 8957-59
ИЗДАНИЕ (сентябрь 2010 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83)
Введение
1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.
Стандарт полностью соответствует CT СЭВ 3303-81.

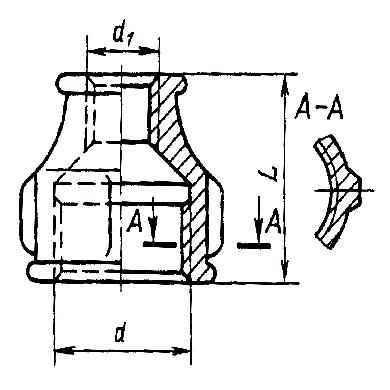

Чертеж. Основные размеры муфт
Примечание. Чертеж не определяет конструкцию муфты.
Размеры в мм
Условный проход | Резьба |
| Число ребер | Масса без покрытия, кг, | ||
|
| Вариант по ГОСТ 8944-75 | ||||
1 | 2 | |||||
10х8 | G | G | 30 | 2 | 0,040 | 0,041 |
15х8 | G | G | 36 | 2 | 0,061 | 0,065 |
15х10 | G | G | 36 | 2 | 0,064 | 0,068 |
20х8 | G | G | 39 | 2 | 0,081 | 0,084 |
20х10 | G | G | 39 | 2 | 0,086 | 0,091 |
20х15 | G | G | 39 | 2 | 0,095 | 0,105 |
25х10 | G 1 - B | G | 45 | 4 | 0,122 | 0,129 |
25х15 | G 1 - B | G | 45 | 4 | 0,134 | 0,144 |
25х20 | G 1 - B | G | 45 | 4 | 0,147 | 0,155 |
32х10 | G 1 | G | 50 | 4 | 0,176 | 0,186 |
32х15 | G 1 | G | 50 | 4 | 0,185 | 0,200 |
32х20 | G 1 | G | 50 | 4 | 0,209 | 0,218 |
32х25 | G 1 | G 1 - В | 50 | 4 | 0,218 | 0,234 |
40х15 | G 1 | G | 55 | 4 | 0,243 | 0,262 |
40х20 | G 1 | G | 55 | 4 | 0,258 | 0,276 |
40х25 | G 1 | G 1 - B | 55 | 4 | 0,280 | 0,298 |
40х32 | G 1 | G 1 | 55 | 4 | 0,325 | 0,324 |
50х15 | G 2 - B | G | 65 | 6 | 0,402 | 0,422 |
50х20 | G 2 - B | G | 65 | 6 | 0,411 | 0,428 |
50х25 | G 2 - B | G 1 - B | 65 | 6 | 0,416 | 0,446 |
50х32 | G 2 - B | G 1 | 65 | 6 | 0,447 | 0,476 |
50х40 | G 2 - B | G 1 | 65 | 6 | 0,473 | 0,500 |
(65х32) | G 2 | G 1 | 74 | 6 | 0,656 | 0,580 |
(65х40) | G 2 | G 1 | 74 | 6 | 0,679 | 0,600 |
(65х50) | G 2 | G 2 - B | 74 | 6 | 0,740 | 0,650 |
(80х40) | G 3 - B | G 1 | 80 | 6 | 0,844 | 0,750 |
(80х50) | G 3 - В | G 2 - B | 80 | 6 | 0,903 | 0,800 |
(80х65) | G 3 - В | G 2 | 80 | 6 | 0,970 | 0,855 |
(100х50) | G 4 - В | G 2 - B | 94 | 6 | 1,572 | 1,365 |
(100х65) | G 4 - В | G 2 | 94 | 6 | 1,677 | 1,440 |
(100х80) | G 4 - В | G 3 - В | 94 | 6 | 1,778 | 1,530 |
- B
- B
- В
- B _______________
* Для справок.
Примечания:
1. Муфты с
, указанными в таблице в скобках, применять не рекомендуется.
2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Примеры условных обозначений
Переходной муфты без покрытия с 32 мм на
25 мм:
Муфта 32х25 ГОСТ 8957-75
То же, с цинковым покрытием:
Муфта Ц-32х25 ГОСТ 8957-75
(Измененная редакция, Изм. N 1, 2).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Трубы металлические и соединительные
части к ним. Часть 4. Трубы из черных
металлов и сплавов литые и соединительные
части к ним. Основные размеры. Методы
технологических испытаний труб:
Сб. ГОСТов. - М.: Стандартинформ, 2010
