ГОСТ 25423-90
Группа В56
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 49
Конструкция и размеры
Hard metal brazed tips, type 49.
Design and dimensions
МКС 25.100
77.160
ОКП 19 6000
Дата введения 1993-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2763
3. ВЗАМЕН ГОСТ 25423-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 2209-90 | 5 |
ГОСТ 25393-90 | 3 |
5. ПЕРЕИЗДАНИЕ
1. Настоящий стандарт распространяется на пластины для торцевых фрез.

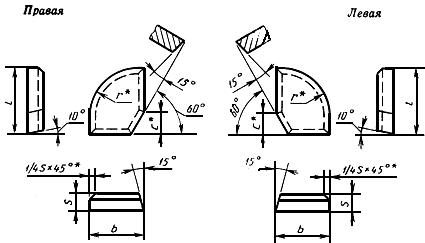

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.
________________
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
Обозначение пластин |
|
|
|
|
| Основное применение | Дополнительное применение | Применение по специальному заказу | |
правых | левых | ||||||||
49010 | - | 15 | 12 | 3,0 | 12,5 | 3 | N 2 | N 3, N 4, N 5, N 8, N 9, N 10, N 11 | N 12, N 13 |
49030 | - | 8 | N 2 | N 3, N 4, N 5, N 8, N 9, N 10, N 11 | N 12, N 13 | ||||
49050 | 49060 | 20 | 16 | 3,5 | 16,0 | 3 | N 4, N 10 | N 2, N 3, N 5, N 8, N 9, N 11 | N 12, N 13 |
49070 | 49080 | 8 | N 4, N 10 | N 2, N 3, N 5, N 8, N 9, N 11 | N 12, N 13 | ||||
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10, N 5 - ТТ10К8-Б; N 8 - BК6-M; BК6-OM; N 9 - BК6; N 10 - BК8; N 11 - BК10-XOM; N 12 - TT20К9; N 13 - T8К7.
ПРИЛОЖЕНИЕ (справочное). Ориентировочная масса пластин
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
Обозначение | Ориентировочная масса пластин в г из твердого сплава марок | |||||||||
правых | левых | Т15К6 | Т14К8 | Т5К10 | ТТ10К8-Б | ВК6-ОМ, ВК6-М, BК6 | BК8 | BК10-XOM | ТТ20К9 | T8К7 |
49010 | - | 4,55 | 4,57 | 5,12 | 5,48 | 5,94 | 5,86 | 5,90 | 5,02 | 5,24 |
49030 | - | 4,03 | 4,05 | 4,53 | 4,85 | 5,26 | 5,19 | 5,23 | 4,44 | 4,64 |
49050 | 49060 | 9,52 | 9,57 | 10,80 | 11,60 | 12,60 | 12,40 | 12,49 | 10,60 | 11,00 |
49070 | 49080 | 8,90 | 8,96 | 10,10 | 10,80 | 11,80 | 11,60 | 11,68 | 9,90 | 10,30 |
